ЦИФРОВОЙ ДЕКОДЕР ГОЛОСА (ЦДГ)

Цифровой Декодер Голоса (ЦДГ) предназначен для межсистемной логической коммутации, между различными цифровыми стандартами (APCO, dPMR, DMR и аналоговым стандартом связи). Каждой цифровой радиосети "Радиокупол" необходим свой Цифровой Декодер Голоса (ЦДГ) соответствующего цифрового стандарта, который соответственно маркируется (ЦДГ-APCO, ЦДГ-dPMR или ЦДГ-DMR).

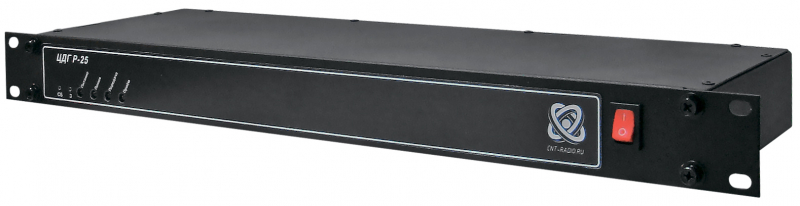

 decoder25

ЦДГ это IP-устройство в 1U форм-факторе, которое обеспечивает преобразование голосового сообщения в PCM формат. Поступившее от ретранслятора сообщение в цифровом стандарте APCO, dPMR или DMR, а так-же дополнительная служебная информация преобразуется в формат системы "Радиокупол". В этом формате голос и служебная информация пересылается по IP сети другому ЦДГ с последующим преобразованием в стандарт APCO, dPMR или DMR.

Это позволяет соединить в единую радиосеть радиостанции работающие в различных, несовместимых цифровых стандартах радиосвязи, а также использовать все  компоненты системы "Радиокупол" совместно с основными цифровыми радиосетями.

Пример объединения в одну радиосеть радиостанций работающих в стандартах DMR и APCO

dmr apco

Цифровой Декодер Голоса может использовать всю диспетчерскую инфраструктуру системы "Радиокупол", которая позволяет задействовать аналоговые системы радиосвязи, диспетчеризацию, вести запись переговоров, подключаться к SIP телефонии, телефонным линиям общего пользования и многое другое.

ЦДГ обеспечивает логическое объединение разных цифровых и аналоговых систем для их работы в единой группе, как в статическом, так и в динамическом режиме,

используя функцию «Коммутация» программы АРМ "Диспетчер".

.

Общая схема компонентов системы "Радиокупол" с указанием ЦДГ

all CDG

Технические характеристики

  • Каждый ЦДГ поддерживает одновременное подключение до 16-ти IP-устройств системы "Радиокупол".
  • Для стандарта dPMR есть две модификации – ЦДГ-dPMR (имеет оригинальный кодировщик голоса (вокодер) AMBE+2) и ЦДГ-dPMR-C (имеет китайские вокодеры AMBE+2C и ASELP)
  • Для стандарта DMR,имеющего два одновременных голосовых канала, и использующего оригинальный кодек AMBE+2, поставляется две модификации – ЦДГ-DMR-1 и ЦДГ-DMR-3. Отличие – в количестве одновременно проходящих через ЦДГ голосовых потоков (один и три соответственно). То есть, если например в DMR подсети имеются два цифровых канала с полосой в 12,5 кГц и соответственно 4 голосовых TDMA (см.выше), то 3 голосовых потока из четырех возможных, ЦДГ в состоянии перекодировать в стандарт PCM (включая служебную информацию) на другие IP-устройства системы Радиокупол+, находящиеся вне данной DMR подсети (диспетчерские устройства или ЦДГ других стандартов).
  • Имеется возможность программной смены версии цифрового стандарта ретранслятора с dPMR на DMR. Это возможно делать удаленно, по IP сети, после покупки дополнительной соответствующей лицензии.

Примечание: Цифровой Декодер Голоса предназначен для работы, только с ретрансляторами системы "Радиокупол+". Использование его с ретрансляторами других производителей невозможно, потому, что в ряде стандартов, таких как dPMR и DMR отсутствует единая стандартизация межбазового обмена, а например в стандарте APCO, стандартные протоколы описанные в документах TIA, такие как ISSI, DFSI являются только продажной опцией у многих поставщиков оборудования и не включены в базовый набор функционала.
