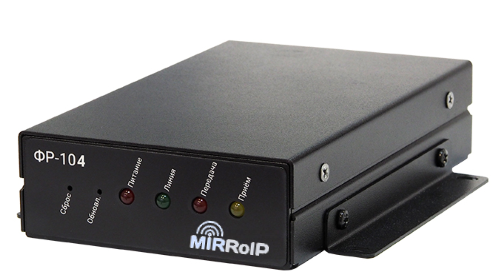

Радиошлюз RoIP-04

Радиошлюз RoIP-04 – версия Радиошлюза RoIP-01 обладающая расширенными возможностями для создания радиосетей состоящих из 3-х и более узлов:

• Поддерживает до 10-ти одновременных IP-соединений произвольной топологии.
• Может работать в режиме multicast в сетях, не поддерживающих данный режим самостоятельно.
• Позволяет измерять и передавать по IP-сети уровень принимаемого сигнала (RSSI) для сервера компорации.
• Работает в качестве ретранслятора по IP каналу для подключенных к нему устройств "Радиокупол".

Как это работает:

Область применения

• Удаленное управление радиостанцией с помощью собственной ЛВС или через сеть ИНТЕРНЕТ (причём сети могут быть разнородными) .
• Объединение до 10-ти зон радиосвязи в единую радио сеть
• Объединение разнородных радиосетей без использования модуля «Коммутация» и АРМ «Диспетчер»
• Обеспечение непрерывным покрытием радиосигнала трасс и сложных объектов инфраструктуры.

Настройка RoIP шлюза производится через веб-интерфейс или командную строку (telnet или RS232)

Радиошлюз RoIP-04 может передавать сообщения на 10 Радиошлюзов RoIP-0Х по схеме "звезда" являясь по сути сервером.

Если передача сообщения на сеть шлюзов осуществляется через пульт управления или програмой то 1 из 10 подключений Радиошлюз RoIP-04 резервируется для этого соединения.

Пример подключения из 9 шлюзов ФР-101, 1 шлюза ФР-104 и компонента управления на картинке ниже:

Схема подключения устройств управления к шлюзу ФР-104

Общение через удаленную радиостанцию подключенную к шлюзу ФР-104 можно вести:

• С помощью бесплатной программы Форком СФ
• С помощью АРМ "Диспетчер". В этом случае возможна запись всех переговоров АРМ "Диспетчером", а так же переключение радиоканалов если радиостанция поддерживает эту возможность.
• С помощью диспетчерских консолей КД-02 и КД-03. При использовании КД-03 возможно переключать на удаленной радиостанции каналы если радиостанция поддерживает эту возможность.
• С помощью другого шлюза серии ФР и соединенной к нему радиостанцией.

Для удобства использования программ "АРМ Диспетчер" и Форком СФ предлагается использовать гарнитуру КД-01М

Шлюз ФР-104 совместим с компонентами:

• Софт: Форком СФ, АРМ «Диспетчер»
• IP-устройства: ФР-101, ФР-104, Сервер компарации, Сервер записи переговоров, ЦДГ, Пульты КД-02/03
